Mini Amplificador Gomes Da Costa

[Musashi]

Feito com um chip tirado de placa de som Creative AWE 64 ISA, muito bom para caixinhas de PC (quem se lembra dessa placa sabe...)

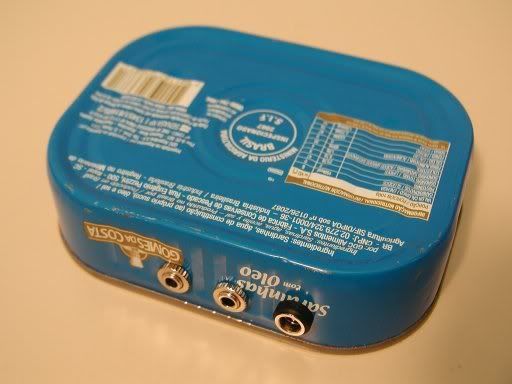

Clique para ver em tamanho maior



Clique para ver em tamanho maior



Eletrolíticos da saída são Chemicon série LXY "low impedance".



[ ]

akira

[muriloalvares]

Legal heim! Qual é o CI?

[Musashi]

O chip é TDA1517, 2x6W



[ ]

akira

[mav8]

da hora hein

eu devo ter uma placa dessas jogada por aki

parabens ta da hora =p

[-removido-]

Hoje Sardinha... Quem sabe, num próximo upgrade, vira Atum Ralado, não?



Só não deixe virar Anchovas...

[Musashi]

da hora hein

eu devo ter uma placa dessas jogada por aki

parabens ta da hora =p

Obrigado..

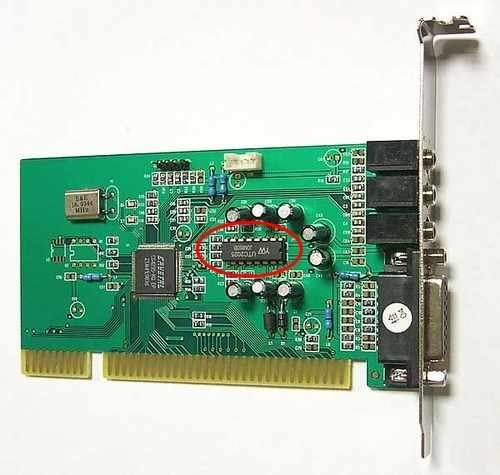

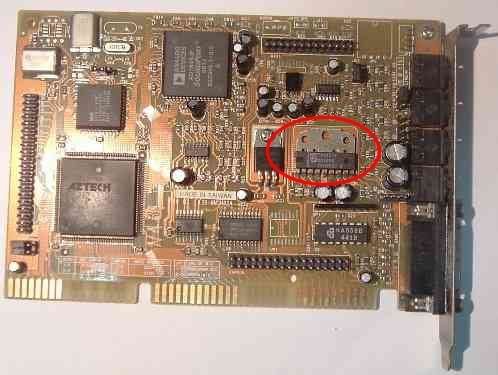

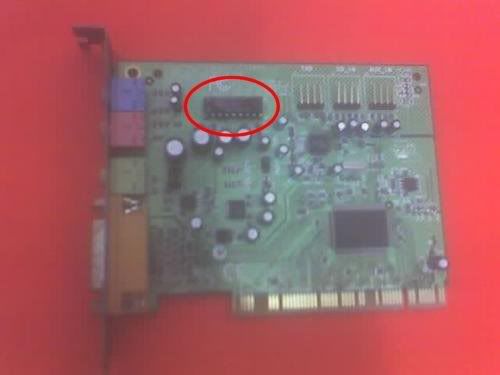

Existem várias placas de som antigas com esse tipo de chip, inclusive algumas PCI:







Só não deixe virar Anchovas...





[ ]

[Med]

CARA!!!!!!!!!!!!!!!



Muito boa essa tua idéia!!



Tu tens como passar um passo-a-passo do projeto??



Eu tenho umas 20 dessas placas paradas aqui em casa



Ia ser ótimo montar um desses pra levar lá pra empresa e poder aproveitar umas caixas, sem aplificação que tenho aqui.



Parabéns!!!!!!!!!!!!!!!



[]´s Medina

[Musashi]

Tu tens como passar um passo-a-passo do projeto??

O procedimento foi mais ou menos o seguinte:

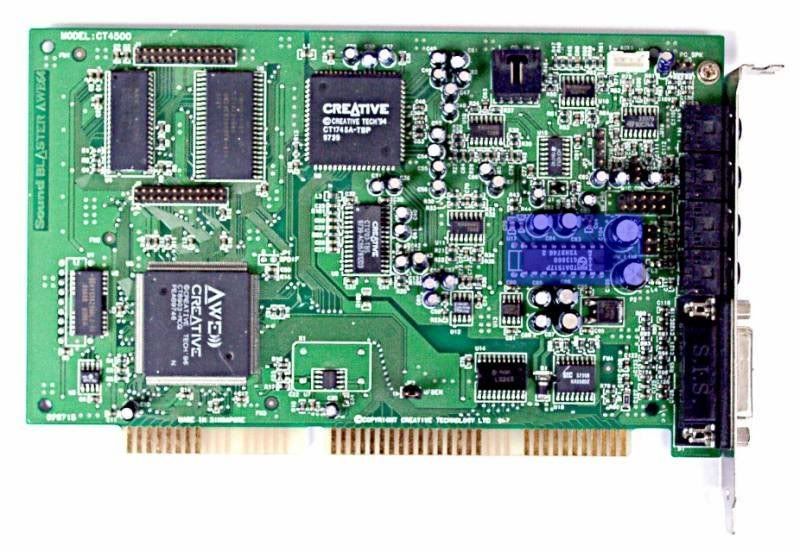

A placa AWE64 modelo CT4500:



O circuito amplificador em sí é formado por esses componentes, destacados em azul:

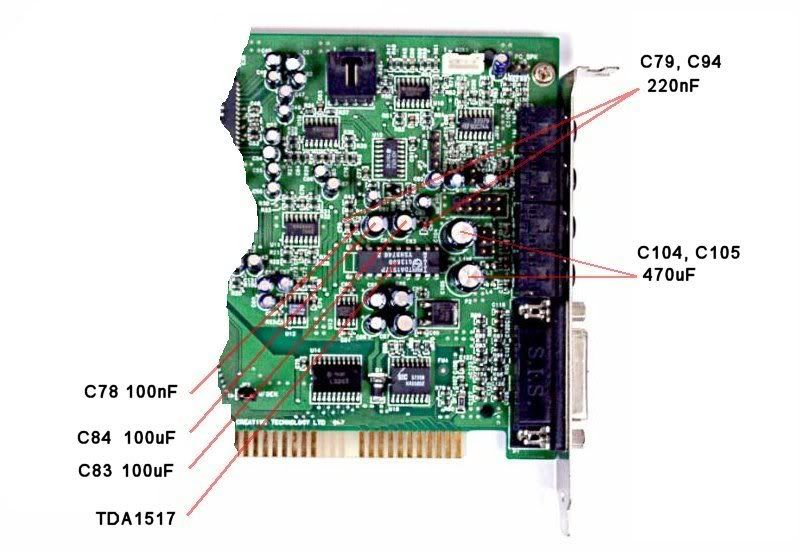

Detalhe dos componentes, são sete capacitores, além do TDA1517:

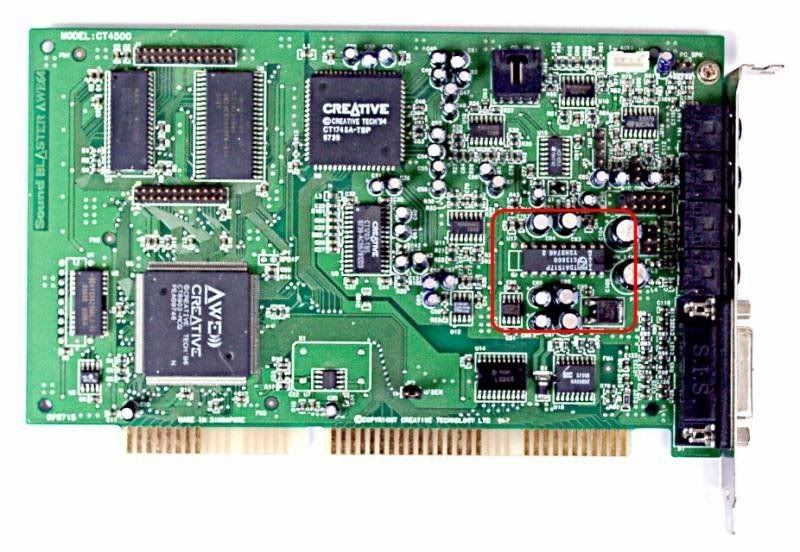

Como não tenho ferramentas adequadas para dessoldar o TDA1517 sem danificá-lo, resolví cortar a placa em torno do CI, com a dremel, mais ou menos na linha vermelha:



Feito isso, substituí C84 e C83 por novos (a placa tem quase dez anos de uso) de mesmo valor.

C79 e C94 substituí por poliester 1uF.

C104 e C105 substituí por novos de 1500uF.

C78 foi mantido.

Para a alimentação, coloquei dois eletroliticos de 2200uF e um ceramico de 100nF em paralelo.



Não precisa de controle de volume porque o PC já tem, e também não precisa de chave liga/desliga por ser alimentado por fonte de tomada de 12V DC 1A, podendo ficar ligado o tempo todo.

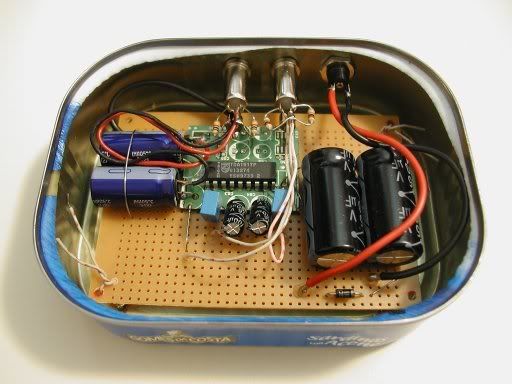

O circuito final ficou assim:







[ ]

[Climeira]

Musashi, pelo jeito vc curte um fone de ouvido tb! Sabe como ficaria esse circuito como amp de fone?



Ou vc já tem um projeto próprio para fones?

[Musashi]

Musashi, pelo jeito vc curte um fone de ouvido tb! Sabe como ficaria esse circuito como amp de fone?



Ou vc já tem um projeto próprio para fones?

Sim, gosto de fones de ouvido também!



Mas esse TDA1517 não serve para fones... ele tem um "hiss" de fundo que não incomoda no alto falante (só colando o ouvido no falante pra perceber) mas fica muito evidente no fone de ouvido.



Para fones de ouvido, já montei alguns amplizinhos também...

O último foi esse aqui:





Baseado no TPA6120... tudo SMD.



[ ]

[GUSMÃO PHL]

gostei da ideia vo ve na minhas tranqueira q ache tenho uma placa daquelas VESA ainda...deve ter uns trezentos anos..vou achar uma utilidade pra ela sem ser juntar poeira..

[Guto de Almeida]

Poxa , vendo isso me deu mais vontade ainda de fazer minha tranquera aqui em casa ...



eu tenho uma caixinha da IBM aqui que é alimentada com 12V , era daqueles computadores desktop (assim que escreve???) e poxa tocava MUUUUITO auto , muito legal mesmo ... tem até BASS BOST o amplificador hahaha







o que vou fazer é o seguinte , tirar o amplificador que está intacto , e ligar num par de falantes que tenho aqui da INFINITY , que tão jogados aqui a MUITO tempo , já que tenho caixa seladinha de 10L pra eles e tudo , vou fazer o esqueminha ae de colocar numa caixinha , e amplificar os falantezinhos pra escutar um sonzinho de léve hahahaha





Ou quem sabe , já fazer lógo uma adaptação na caixa de som mesmo ...

[Carpehlo]

Poxa , vendo isso me deu mais vontade ainda de fazer minha tranquera aqui em casa ...



eu tenho uma caixinha da IBM aqui que é alimentada com 12V , era daqueles computadores desktop (assim que escreve???) e poxa tocava MUUUUITO auto , muito legal mesmo ... tem até BASS BOST o amplificador hahaha







o que vou fazer é o seguinte , tirar o amplificador que está intacto , e ligar num par de falantes que tenho aqui da INFINITY , que tão jogados aqui a MUITO tempo , já que tenho caixa seladinha de 10L pra eles e tudo , vou fazer o esqueminha ae de colocar numa caixinha , e amplificar os falantezinhos pra escutar um sonzinho de léve hahahaha





Ou quem sabe , já fazer lógo uma adaptação na caixa de som mesmo ...



guto , essas caixas da IBM , são as que vem com falantes da Infinity , ou vc esta se referindo a outro par de falantes infinity de outra caixa ?

pergunto isso pq eu tenho uma par de caixas da IBM tb e os falantes são da infinity , e acho animal essas caixinhas , elas tem um som muito equilibrado , e descem bastante....



eu gostaria de saber fazer um amp pra essas caixas , devem ficar muito boas...

[Carpehlo]

Poxa , vendo isso me deu mais vontade ainda de fazer minha tranquera aqui em casa ...



eu tenho uma caixinha da IBM aqui que é alimentada com 12V , era daqueles computadores desktop (assim que escreve???) e poxa tocava MUUUUITO auto , muito legal mesmo ... tem até BASS BOST o amplificador hahaha







o que vou fazer é o seguinte , tirar o amplificador que está intacto , e ligar num par de falantes que tenho aqui da INFINITY , que tão jogados aqui a MUITO tempo , já que tenho caixa seladinha de 10L pra eles e tudo , vou fazer o esqueminha ae de colocar numa caixinha , e amplificar os falantezinhos pra escutar um sonzinho de léve hahahaha





Ou quem sabe , já fazer lógo uma adaptação na caixa de som mesmo ...



guto , essas caixas da IBM , são as que vem com falantes da Infinity , ou vc esta se referindo a outro par de falantes infinity de outra caixa ?

pergunto isso pq eu tenho uma par de caixas da IBM tb e os falantes são da infinity , e acho animal essas caixinhas , elas tem um som muito equilibrado , e descem bastante....



eu gostaria de saber fazer um amp pra essas caixas , devem ficar muito boas...





ahhh , esqueci de falar , os falantes são de 3" por 1,5"...



minusculos pra oq eles tocam...!!

[Guto de Almeida]

as que eu tinha eram falantes de 2" e num tinha marca não ! hahaha







mais o que vou adaptar é com falantes de carro emsmo , 2 mids de aluminio de 5" , sobem bem demais , nem precisa de TW !
