Crossover passivo

[claytonzmvox 15]

estou com algumas coisas aqui que não sei como usar, me disseram que vão num tal de crossover

=]







ashuashuashuashuasuh pode crer!!!!! Coisa boa vem por ai!!!! Quero começar a fazer os meus!!!!

[escortbala 36]





ashuashuashuashuasuh pode crer!!!!! Coisa boa vem por ai!!!! Quero começar a fazer os meus!!!!

Quando tu achar um profissional pra fazer eles pra ti, me indica ele, Hehehehe

[CristianoLO 126]





ashuashuashuashuasuh pode crer!!!!! Coisa boa vem por ai!!!! Quero começar a fazer os meus!!!!

no caso os grandões ali vão pro meu full do carro e os pequeninos vão pras torres do Leo escortchupabalacompapel

[escortbala 36]

no caso os grandões ali vão pro meu full do carro e os pequeninos vão pras torres do Leo escortchupabalacompapel

Tamanho não é documento! E acho q tu vai querer pegar os pequenos emprestados se tu for competir.... Hehehehe

[Boccotte 162]

estou com algumas coisas aqui que não sei como usar, me disseram que vão num tal de crossover

=]



Eu te digo o que fazer...Me mande pelo correio.

[escortbala 36]

Eu te digo o que fazer...Me mande pelo correio.

Chegou tarde prayboy...

Mas se tu quiser eu te vendo esses caps a preço módico! Kkkk

[Pad 78]

Tamanho não é documento! E acho q tu vai querer pegar os pequenos emprestados se tu for competir.... Hehehehe



Você deixa os pequenos para ele mas vai querer se divertir com os grandões, né mallandrinho?

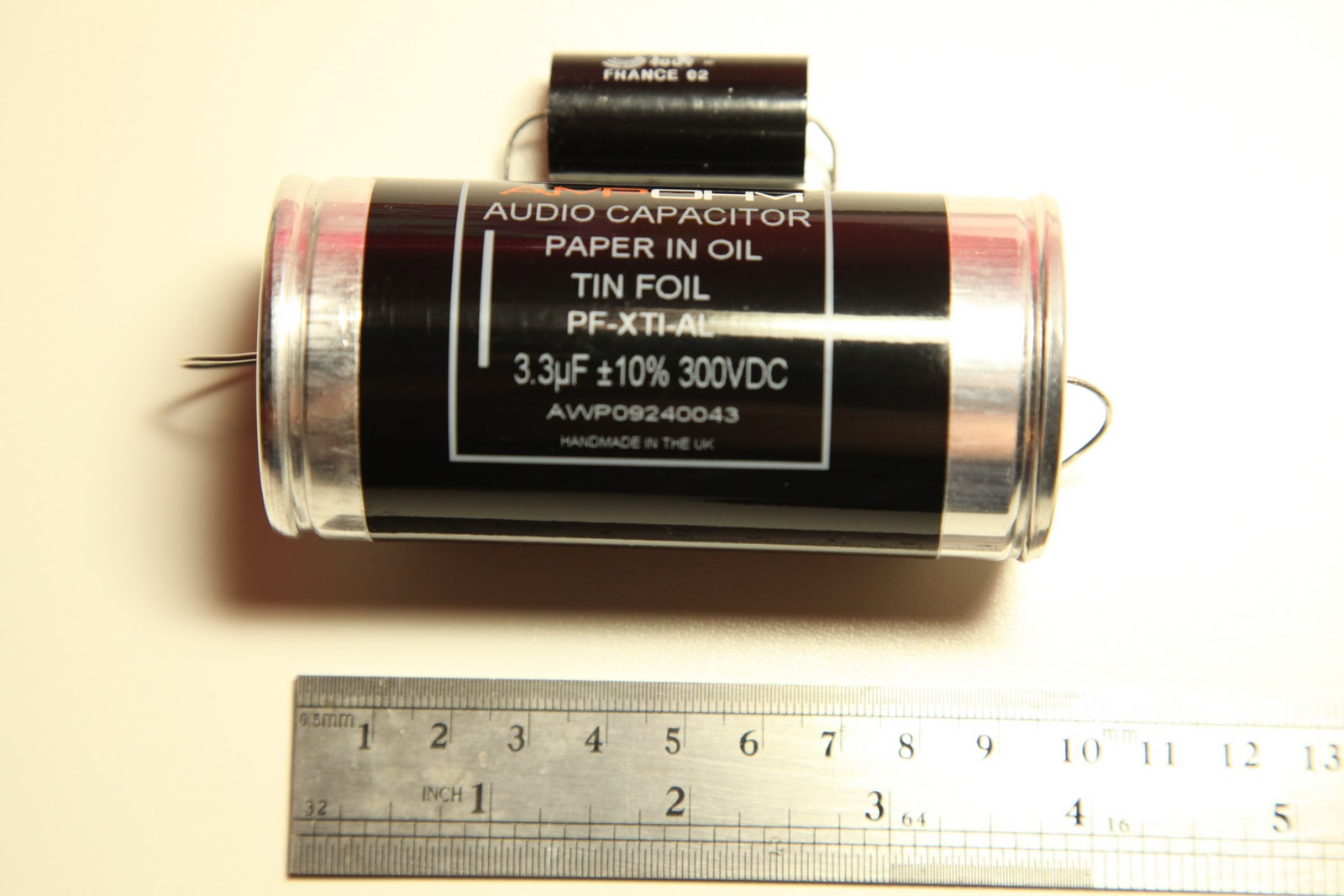

http://3.bp.blogspot.com/_O9P3-RpjwzE/TNgB1dmzDeI/AAAAAAAAAFE/7Rqd0fNh8nk/s1600/ampohm.jpg

[CristianoLO 126]



http://3.bp.blogspot.com/_O9P3-RpjwzE/TNgB1dmzDeI/AAAAAAAAAFE/7Rqd0fNh8nk/s1600/ampohm.jpg

capacitor enlatado... e orra, 3.3uF, que absurdo de tamanho isso

[Boccotte 162]

Chegou tarde prayboy...

Mas se tu quiser eu te vendo esses caps a preço módico! Kkkk

Tô com a grana na mão!



[R2_luciano 28]

Tô com a grana na mão!







Tem uma nota de R$ 200,00 alí. Kkkk

[claytonzmvox 15]

Quando tu achar um profissional pra fazer eles pra ti, me indica ele, Hehehehe



asuhashuas pode ter certeza, que ´´quando achar`` eu te falo sim!!!

[Boccotte 162]

Tem uma nota de R$ 200,00 alí. Kkkk

Pago no 3,3 com ela!

[CristianoLO 126]

estou pra receber os componentes pra monter uma rede Zobel pros meus full

queria saber quais os cuidados que tenho que ter, ou como é interação, quando está associado a um filtro passa alta passivo

no caso, HP 1° ordem (80uF de caps) associados com zobel feito com 0,44uF + 9ohm

posso colocar tudo em série a boa?

[-removido- 420]

estou pra receber os componentes pra monter uma rede Zobel pros meus full

queria saber quais os cuidados que tenho que ter, ou como é interação, quando está associado a um filtro passa alta passivo

no caso, HP 1° ordem (80uF de caps) associados com zobel feito com 0,44uF + 9ohm

posso colocar tudo em série a boa?



Em série?



O zobel fica em paralelo com o cross e o falante!

[CristianoLO 126]

me expressei mal

coloco (prox ao amp) o crossover em serie e depois (prox ao full) o zobel em paralelo?

simples assim? o cross não vai afetar o zobel?

[-removido- 420]

me expressei mal

coloco (prox ao amp) o crossover em serie e depois (prox ao full) o zobel em paralelo?

simples assim? o cross não vai afetar o zobel?



Não, não vai. O zobel que, se mal calculado, vai afetar o cross. A premissa básica é que o zobel não prejudique o valor da impedância na zona de crossover. Ou ele está lá para corrigir (no caso de um LP), ou ele está "invisível" no caso de um HP. Senão você altera o corte.

[CristianoLO 126]

então eu espero que tenha calculado certo... rsrsrs

[-removido- 420]

então eu espero que tenha calculado certo... rsrsrs



Baixe um programinha chamado "Electronics Assistant". Ele tem umas calculadoras rápidas e fáceis. Veja o valor ôhmico da reatância capacitiva na frequência de corte, some com o resistor em série e calcule o valor final da impedância com base na curva de impedância fornecida com seus falantes. Dá pra ter uma noção.

[CristianoLO 126]

não entendi

http://www.fostexinternational.com/docs/speaker_components/pdf/ffwk.pdf

pela curva fornecida pelo fabricante, na frequência de corte (250HZ) a impedância é 8ohm

o resistor do Zobel, calculado, é 9ohm

somando dá 17ohm

e agora..... me perdi

[-_nando-_ 4]

Ativo ou passivo, QUASE todo crossover mexe na fase. Só esclarecendo, mexer na fase só é um problema nos pontos de corte. Fora deles essa ação vai reduzindo com a frequência.



MAS há um cross que não mexe na fase, que é o baseado em DSP. Não mexe pois ele não depende de circuitos reativos para fazer os cortes.



Sabendo as duas informações acima, é fácil achar respostas:



- Em um cross de 2a ordem, uma das vias aparecerá invertida em relação à outra. Logo, em um sistema 2 vias (o sistema todo, exemplo tw e woofer, sem sub), só o tw precisará ser invertido. Em um sistema de 3 vias, a via do meio será invertida por uma questão prática: sub ok, woofer inverte, tw inverte de novo. Logo, só o woofer vai ficar invertido. E por aí vai em 4, 5, 6 vias...



- Se o corte é feito por DSP, não é preciso EM TESE mexer em nada.



Em tese, porquê todas as afirmações partem de um sistema PERFEITO. Ou seja, membranas perfeitamente alinhadinhas, todas no primeiro plano, corte que fica perfeito quando simétrico...



Na vida real, quando não temos o alinhamento perfeito é preciso ver a questão da distância. Fase está no domínio do tempo. O som leva um determinado tempo para percorrer determinada distância. Logo, fase é afetada pela distância. Quando temos um falante em uma distância maior 5cm que o outro, teremos um problema de fase em 3340Hz. Ou seja, se por coincidência o ponto de transição for 3340Hz, a inversão de fase no falante não trará o resultado esperado.



Resumindo: Se a gente for se preocupar com TUDO, fica doido e não acha uma resposta. A quase totalidade dos problmas de fase JAMAIS é percebida por nenhum humano.



Grande Kleber!! Concordo em tudo contigo. Apenas gostaria de fazer uma observação em relação aos filtros por DSP: Os filtros que não alteram a fase são os FIR (finite impulse response - sem realimentação). Os IIR (infinite impulse response - possuem realimentação) alteram sim, inclusive, normalmente são modelados para terem resposta idêntica aos comumente utilizados, tais como, Linkwitz-Riley, Bessel, Butterworth, Chebyshev. A "má" notícia é que praticamente em todos os casos os filtros IIR são utilizados, não os FIR. Isso porque eles demandam muito menos processamento e memória do DSP para obterem o mesmo slope. Eu, particularmente, não vejo mal algum em um pequeno phase shift. No caso de um Linkwitz-Riley 24dB/oitava, seja ele passivo, ativo ou por DSP, é praticamente irrisório.



Desculpe pegar o "bonde andando" rs... Abração!

[CristianoLO 126]

Pessoal, fazendo umas pesquisas vi esse texto

http://www.carinfo.com.br/materias/mat_s10.htm

Gostaria de saber se a tabela sobre os tipos de crossover baseadoa noa indutores e capacitores utilizados nos crossovers de 1a ordem é correta, ou se está errada



EDIT

Fiz umas contas e identifiquei que a tabela apresenta erro mesmo

Na coluna de capacitores, não se faz nenhuma multiplicação, é somente divisão, mas mantendo todos os numeros e tal

Editado 26 de Dezembro de 2013 por CristianoLO

[CristianoLO 126]

voltando aqui pra fazer uma outra pergunta sobre a iteração entre dois elementos discretos atuando antes do falante

quero fazer um corte 6dB e usar um notch ao mesmo tempo num falante

o capacitor do notch vai influenciar no no corte? deve ser calculado um "capacitor total", ou são coisas distintas mesmo?

[-removido- 420]

voltando aqui pra fazer uma outra pergunta sobre a iteração entre dois elementos discretos atuando antes do falante

quero fazer um corte 6dB e usar um notch ao mesmo tempo num falante

o capacitor do notch vai influenciar no no corte? deve ser calculado um "capacitor total", ou são coisas distintas mesmo?



Depende. Só vai influenciar se o notch atuar perto da zona de crossover. Fora dela não afeta em nada.

[CristianoLO 126]

Então beleza

[mixirica 6]

Boa noite pessoal?alguem faz crossover aqui?
