STET

Subwoofer para caixa BOB com ESX608+220Ti

Recommended Posts

Bom dia a todos,

    Vou fazer uma caixa BOB para ouvir música no quintal de casa na parte da piscina. A área não é muito grande, deve ter uns 130m². A intenção é não ocupar muito espaço com a caixa, ela tem que ser de fácil transporte pq ficará guardada num depósito quando não estiver em uso (comprei rodas para ela).
Quero aproveitar algumas coisas que já tenho:
-  SNAKE ESX 608
-  Corneta 1125
-  D220Ti
-  SD400.4 (4 OHMS)
-  processador PX2 limiter

Pesquisando no fórum achei algumas sugestões de caixa para o ESX (9 litros brutos em 95hz), porém estou sem norte para escolha do subwoofer, pesquisei bastante no fórum, mas não saí do lugar. Pelo que pensei em tamanho de caixa, teria no máximo 46/47 litros totais para um subwoofer.
Vou comprar uma fonte e mais um amplificador (pensei num SD1200.2 tocando o sub e o ESX 608).
A ideia é um som com uma qualidade razoável em ambiente externo, ouvimos todos os tipos de música.

Dúvida

Qual subwoofer para "tentar" acompanhar o ESX + D220Ti em caixa de no máximo 47 litros?


Share this post


Link to post
Share on other sites

Uma sugestão que dou é o UXP 12. Não pede muito volume de caixa, nem muita potência (500w)... e você pode fazer um fixo na bob, e um "auxiliar", pra caso role alguma festinha mais caprichada, vc coloca os dois!

Daí se tu pegar o UXP 4+4 (fechadno em 2 ohms), vc pode pegar o amp de 1 ohm... que já tocaria os dois juntos, ou um só!

EDIT: esqueci de falar.. o uxp 12, dos subs baratinhos, é o melhor que toca pra fora! Acima dele, só pegando algo acima de 1k

Edited by blOom

Share this post


Link to post
Share on other sites
2 horas atrás, blOom disse:

Uma sugestão que dou é o UXP 12. Não pede muito volume de caixa, nem muita potência (500w)... e você pode fazer um fixo na bob, e um "auxiliar", pra caso role alguma festinha mais caprichada, vc coloca os dois!

Daí se tu pegar o UXP 4+4 (fechadno em 2 ohms), vc pode pegar o amp de 1 ohm... que já tocaria os dois juntos, ou um só!

EDIT: esqueci de falar.. o uxp 12, dos subs baratinhos, é o melhor que toca pra fora! Acima dele, só pegando algo acima de 1k

Valeu bloom, eu li em tópicos tu sugerindo ele, mas não falava em volume de caixa. Eu já tive a primeira versão do power, mas a caixa era grande e sintonizada baixo, não rendia nada pra fora.

Pensei em comprar algum que fechasse 4 ohms pq o esx 608 é 8 ohms. Se eu precisar de reforço tenho um par de upgrade 12 com painel ativador ASW KLM 15 que uso na sala, pra fazer mais barulho serviria.

Uns 45 litros brutos sintonizado em quanto?

A caixa do esx 608 tu acha que vai casar legal com o uxp?

Edited by STET
Ortografia

Share this post


Link to post
Share on other sites

Segundo a bravox:



Modelo: UXP  12-D2 / UXP 12-D4

Volume (L):  45

Duto:

  • Altura: 35
  • Largura: 3,1
  • Comprimento: 35

Altura x Largura x Profundidade: 35 x 37 x 37

Share this post


Link to post
Share on other sites



Esse rapaz simulou certin... 45 litros!

Já esse, parece render tiquin mais, porém ficou com 60 litros:




Share this post


Link to post
Share on other sites

Uma coisa que é importante.. é não fazer uma caixa única! Digo.. separar a camara do sub das demais! E sim, tem tudo pra dar uma bela sonzeira!

Só montar certin.. depois alinhar com algum RTA (de celular mesmo, ou se conseguir, smaart no pc)

Share this post


Link to post
Share on other sites
6 horas atrás, blOom disse:

Segundo a bravox:



Modelo: UXP  12-D2 / UXP 12-D4

Volume (L):  45

Duto:

  • Altura: 35
  • Largura: 3,1
  • Comprimento: 35

Altura x Largura x Profundidade: 35 x 37 x 37

Eu peguei um manual no site da Bravox que sugeria 56 litros, por isso fiquei desconfiado de dar certo. Vou comprar agora esse bendito.



6 horas atrás, blOom disse:

Uma coisa que é importante.. é não fazer uma caixa única! Digo.. separar a camara do sub das demais! E sim, tem tudo pra dar uma bela sonzeira!

Só montar certin.. depois alinhar com algum RTA (de celular mesmo, ou se conseguir, smaart no pc)

Pensei em alinhar com o celular mesmo, se não ficar muito bom, está cheio de aluno do Renan Lopes aqui por perto. Alguém terá um preço razoável para alinhar ela de verdade.
Vou fazer um modelo no Sketchup e colocar aqui, na sequência vou postando as fotos dos equipamentos e da caixa.

Por enquanto, OBRIGADO blOom.

Share this post


Link to post
Share on other sites

Tem tudo pra dar um belo som! Conforme for rolando, se puder, vai postando os resultados! Valeu! []-[]

Share this post


Link to post
Share on other sites
20 horas atrás, blOom disse:

Tem tudo pra dar um belo som! Conforme for rolando, se puder, vai postando os resultados! Valeu! []-[]

UXP e USINA BOB120A comprados.

Está faltando só o SD 1200 e um player para tocar tudo, estou na dúvida entre o player bluetooth AJK e esses receptores de longo alcance de bluetooth.

Sei que não é o convencional, mas tem problema eu deixar corneta (1125 de alumínio) e driver na mesma câmara do subwoofer? Dessa forma eu consegui reduzir a altura total da caixa, tomei o cuidado de deixar o esx 308 com o centro alinhado com a corneta . Se não tiver grandes problemas já vou orçar e mandar fazer a caixa.

20231112023157BOB vorax 10_ snake 8_ (2).png

20231112024001BOB vorax 10_ snake 8_ (4).png20231112023335BOB vorax 10_ snake 8_ (3).png

Edited by STET

Share this post


Link to post
Share on other sites

Problema nenhum! A bronca seria o sub e 8" na mesma camara.. a pressão do sub ia acabar fazendo o 8" agir como um radiador passivo, podendo até danificar o mesmo!

Share this post


Link to post
Share on other sites
4 horas atrás, blOom disse:

Problema nenhum! A bronca seria o sub e 8" na mesma camara.. a pressão do sub ia acabar fazendo o 8" agir como um radiador passivo, podendo até danificar o mesmo!

Imaginei, já mandei orçar a caixa, assim se que vier o preço avalio, não conheço  muita gente que faça caixa aqui na cidade.

Chegou a fonte Usina BOB 120A e o UXP. Falta só um player e o SD 1200

Share this post


Link to post
Share on other sites

O player, tem mesa de som que já tem player e processamento! Mas nunca testei, não sei se é realmente top!

Share this post


Link to post
Share on other sites
2 horas atrás, blOom disse:

O player, tem mesa de som que já tem player e processamento! Mas nunca testei, não sei se é realmente top!

Como eu tenho um processador PX2, vou acabar pegando um player ajk que é simples e compacto mesmo. Se não tivesse um processador pegaria a mesa da expert com processador

Share this post


Link to post
Share on other sites

Sim sim.. vai dar bom! Vai postando o andamento aqui!

Share this post


Link to post
Share on other sites







Caixa ficou pronta. Amanhã eu tento colocar a fiação,  fonte, processador e amplificadores. Espero que caixa tudo, esqueci que teriam os pés,  eles ocuparam muito espaço na largura inferior.

Edited by STET
Adicionar texto

Share this post


Link to post
Share on other sites

Se puder, passa um RTA pra alinhar.. e depois posta o resultado aqui!

Share this post


Link to post
Share on other sites
27 minutos atrás, blOom disse:

Se puder, passa um RTA pra alinhar.. e depois posta o resultado aqui!

Primeiro vou ter que colocar uns reforços internos na caixa. Com o uxp tocando perto do limite parece que as paredes da caixa vão excursionar junto com ele.

Não ficou bom.

Share this post


Link to post
Share on other sites

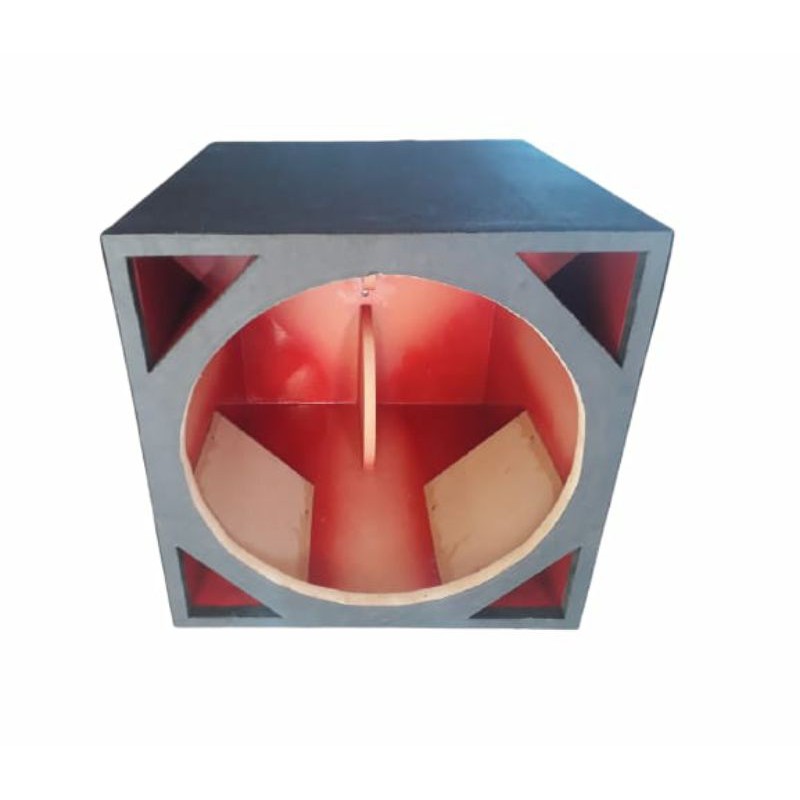

Essa vibração acaba tirando SPL do sistema! Sugiro tentar fazer reforços tipo as "fulltrap".. eles usam um reforço ligando cada parede ao fundo da caixa:

caixa Full Trap 12

Share this post


Link to post
Share on other sites

Levei a caixa para reforçar,  o marceneiro optou por sarrafos cruzados no interior da caixa. Mudou da água para o vinho. Agora posso colocar o sub para tocar sem parecer que vai desmanchar a caixa.

Ainda preciso substituir meus RCA, comprei uns na corrida para quebrar galho. O do agudo tive que trocar por um que tinha no som de casa. O que coloquei estava sintonizando a ventoinha da fonte e muito alto. Esse outro está bem silencioso. Vou substituir de todas as vias por uns melhores.

Médios e agudos eu tenho para uns 5 UXP, a dupla ESX608 + 220ti é muito forte.

Por enquanto, muito obrigado pela ajuda @blOom

Share this post


Link to post
Share on other sites

Rapaz, eu tinha um par de HPX 2120 + SD375 snake... e acompanhava 8x 18" com folga.. os snake são cavalos mesmo!

Share this post
